Power Distribution Unit (PDU) là thiết bị nhỏ nhưng ảnh hưởng trực tiếp đến độ ổn định của tủ rack. Nếu chọn sai PDU, hệ thống có thể gặp các lỗi rất "đắt": quá tải nhánh nguồn, nhảy aptomat, khó kiểm soát điện năng hoặc mất nguồn đồng loạt khi một điểm cấp điện gặp sự cố. Bài viết này giải thích PDU theo góc nhìn vận hành hạ tầng, giúp bạn hiểu đúng vai trò của PDU, phân biệt các loại phổ biến và chọn thiết bị phù hợp cho phòng server hoặc trung tâm dữ liệu.

Power Distribution Unit (PDU) là gì?

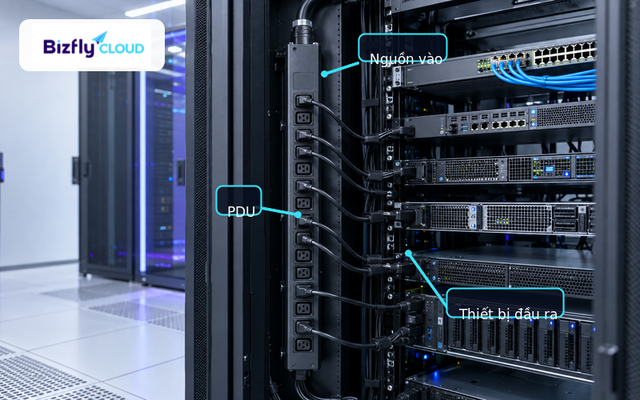

Power Distribution Unit (PDU) là thiết bị dùng để phân phối điện từ một nguồn đầu vào đến nhiều thiết bị đầu ra trong tủ rack hoặc trung tâm dữ liệu. Nguồn đầu vào có thể đến từ UPS, tủ điện, máy phát điện hoặc hệ thống phân phối điện trung tâm. Nguồn đầu ra thường cấp cho server, switch, router, firewall, thiết bị lưu trữ và các thiết bị mạng khác.

Hiểu đơn giản, PDU không tạo ra điện và cũng không phải thiết bị lưu điện. Nhiệm vụ chính của PDU là chia nguồn một cách có tổ chức, đúng chuẩn kết nối, đúng tải và an toàn hơn so với việc dùng ổ cắm dân dụng trong môi trường hạ tầng CNTT.

Trong một tủ rack nhỏ, PDU có thể chỉ là một thanh nguồn 1U có nhiều ổ cắm. Trong trung tâm dữ liệu, PDU có thể là một phần của hệ thống phân phối điện nhiều lớp, kết hợp với UPS, ATS, máy phát, tủ điện, cảm biến môi trường và phần mềm giám sát hạ tầng.

>> Có thể bạn muốn biết: Cuộc đua AI đang chuyển từ model sang hạ tầng: Ai kiểm soát cloud, data center và điện sẽ có lợi thế?

PDU nằm ở đâu trong hệ thống nguồn của tủ rack?

PDU thường nằm ở lớp cuối trước khi điện đi vào thiết bị CNTT. Một chuỗi nguồn cơ bản có thể hình dung như sau:

Với hệ thống yêu cầu tính sẵn sàng cao, thiết bị thường được cấp điện theo hai nhánh độc lập:

• Nhánh A -> UPS/PDU A -> PSU A của server
• Nhánh B -> UPS/PDU B -> PSU B của server

Cách thiết kế này giúp giảm rủi ro mất nguồn toàn bộ khi một nhánh điện gặp sự cố. Tuy nhiên, cần lưu ý nếu hai PDU cắm về cùng một UPS, cùng một aptomat hoặc cùng một nhánh điện phía trên, hệ thống nhìn có vẻ dự phòng nhưng thực chất vẫn còn điểm lỗi chung. Đây là lỗi khá phổ biến khi doanh nghiệp tự dựng tủ rack nhưng chưa thiết kế rõ sơ đồ nguồn.

PDU khác gì UPS và ổ cắm kéo dài?

Nhiều người nhầm PDU với UPS hoặc ổ cắm điện nhiều cổng. Ba thiết bị này có thể cùng xuất hiện trong một phòng server, nhưng vai trò không giống nhau.

Điểm cần nhớ là UPS bảo vệ hệ thống trước sự cố mất điện hoặc nguồn không ổn định, còn PDU phân phối nguồn từ UPS hoặc nguồn điện chính đến từng thiết bị. PDU không thay thế UPS và UPS cũng không thay thế được vai trò quản lý phân phối điện trong rack.

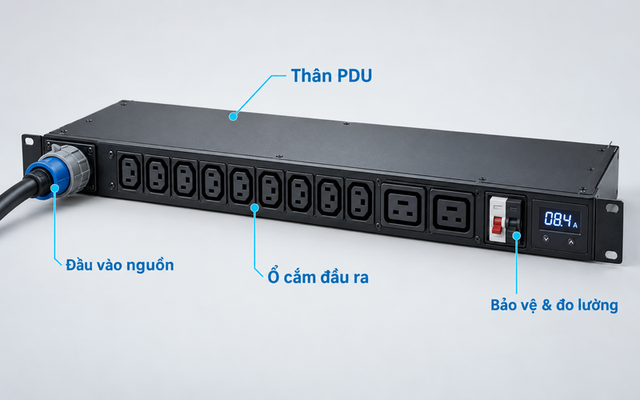

Cấu tạo cơ bản của một PDU

Tùy loại PDU, cấu tạo có thể đơn giản hoặc tích hợp nhiều tính năng thông minh. Tuy vậy, một PDU dùng cho tủ rack thường có các thành phần sau.

Thân PDU

Thân PDU thường làm bằng kim loại hoặc vật liệu cứng để chịu lực, tản nhiệt và phù hợp lắp đặt trong tủ rack. PDU ngang thường chiếm 1U hoặc 2U. PDU dọc thường gắn ở phía sau tủ rack và không chiếm không gian U, nên hay được dùng trong tủ lớn hoặc rack mật độ cao.

Đầu vào nguồn

Đầu vào nguồn là nơi PDU nhận điện từ UPS, tủ điện hoặc ổ nguồn chuyên dụng. Khi chọn PDU, cần kiểm tra điện áp, dòng điện định mức, chuẩn phích cắm, chiều dài dây và khả năng tương thích với nguồn cấp hiện có. Không nên chỉ nhìn số ổ cắm rồi mua, vì phần đầu vào mới là yếu tố quyết định PDU có chịu được tải hay không.

Ổ cắm đầu ra

Ổ cắm đầu ra cấp điện cho thiết bị trong rack. Một số chuẩn thường gặp gồm ổ đa năng, IEC C13, IEC C19 hoặc cấu hình hỗn hợp. Tủ mạng văn phòng có thể dùng ổ đa năng cho adapter, router, switch nhỏ. Tủ server chuyên nghiệp thường ưu tiên chuẩn IEC để kết nối chắc hơn, dễ quản lý dây nguồn và phù hợp thiết bị hạ tầng.

Thiết bị bảo vệ và đo lường

Một số PDU có aptomat, cầu chì, đèn báo, màn hình đo dòng điện hoặc cảnh báo quá tải. Dòng cao hơn có thể có cảm biến, cổng mạng, giao thức SNMP, API hoặc tích hợp với phần mềm quản lý trung tâm dữ liệu. Các tính năng này giúp người vận hành biết rack đang dùng bao nhiêu điện, nhánh nào gần quá tải và thiết bị nào tiêu thụ bất thường.

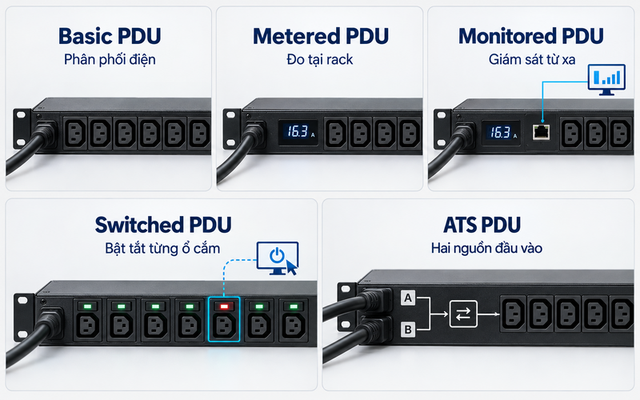

Các loại PDU phổ biến

Không phải hệ thống nào cũng cần PDU đắt tiền nhất. Chọn đúng loại quan trọng hơn chọn loại nhiều tính năng.

Basic PDU

Basic PDU chỉ làm nhiệm vụ phân phối điện từ một đầu vào đến nhiều ổ cắm. Loại này phù hợp với tủ mạng nhỏ, phòng lab, văn phòng hoặc hệ thống ít thiết bị, tải không thay đổi nhiều và không yêu cầu giám sát từ xa.

Nhược điểm của Basic PDU là người vận hành gần như không có dữ liệu về tải điện. Nếu thêm thiết bị theo thời gian mà không kiểm tra lại công suất, hệ thống có thể vượt ngưỡng an toàn mà không được cảnh báo sớm.

Metered PDU

Metered PDU có khả năng hiển thị thông số điện tại chỗ, thường là dòng điện, điện áp hoặc công suất tùy model. Loại này hữu ích khi kỹ thuật viên cần kiểm tra tải ngay tại rack, cân bằng tải giữa các nhánh nguồn hoặc phát hiện tình trạng rack đang vận hành gần giới hạn.

Metered PDU phù hợp với phòng server vừa và nhỏ, nơi chưa cần quản lý từ xa nhưng vẫn cần dữ liệu thực tế để tránh chọn nguồn theo cảm tính.

Monitored PDU

Monitored PDU cho phép giám sát từ xa thông qua mạng. Người quản trị có thể xem trạng thái tải điện mà không cần vào phòng máy, nhận cảnh báo khi vượt ngưỡng và theo dõi xu hướng tiêu thụ điện theo thời gian.

Loại PDU này phù hợp với doanh nghiệp có nhiều rack, nhiều điểm đặt thiết bị hoặc phòng server cần kiểm soát vận hành chặt chẽ. Khi hệ thống mở rộng, dữ liệu từ monitored PDU giúp lập kế hoạch công suất tốt hơn thay vì đợi đến khi nhảy aptomat mới xử lý.

Switched PDU

Switched PDU có thêm khả năng bật, tắt hoặc khởi động lại từng ổ cắm từ xa. Đây là tính năng hữu ích với thiết bị ở xa, thiết bị treo cần reboot nguồn, hoặc môi trường không phải lúc nào cũng có kỹ thuật viên trực tại chỗ.

Dù vậy, switched PDU cần được phân quyền cẩn thận. Một thao tác tắt nhầm ổ cắm có thể làm gián đoạn thiết bị quan trọng. Vì vậy, khi dùng switched PDU, doanh nghiệp nên đặt tên ổ cắm rõ ràng, ghi nhãn thiết bị và giới hạn quyền điều khiển.

ATS PDU

ATS PDU có hai nguồn đầu vào và có thể chuyển sang nguồn còn lại khi nguồn chính gặp sự cố. Loại này thường dùng cho thiết bị chỉ có một dây nguồn nhưng cần tăng tính liên tục. Tuy nhiên, ATS PDU không biến thiết bị một nguồn thành hệ thống hoàn toàn dự phòng. Muốn thiết kế đúng, vẫn cần xem xét toàn bộ chuỗi nguồn phía trên, từ UPS, tủ điện đến nhánh cấp điện.

Cách chọn PDU phù hợp cho tủ rack

Chọn PDU nên bắt đầu từ tải thực tế, không bắt đầu từ số ổ cắm. Một PDU nhiều ổ nhưng đầu vào không đủ tải vẫn có thể gây quá tải khi nhiều thiết bị hoạt động cùng lúc.

Xác định thiết bị sẽ cắm vào PDU

Trước tiên, cần liệt kê toàn bộ thiết bị trong rack: server, switch, firewall, router, storage, KVM, thiết bị backup, thiết bị giám sát, modem hoặc converter. Với mỗi thiết bị, cần kiểm tra công suất tiêu thụ hoặc dòng điện đầu vào theo tài liệu kỹ thuật.

Ví dụ, nếu một rack có nhiều server hai nguồn, số dây nguồn thực tế có thể gấp đôi số lượng server. Nếu chỉ đếm số thiết bị mà không đếm số dây nguồn, PDU rất dễ thiếu ổ hoặc phải dùng thêm ổ chia ngoài, làm tăng rủi ro vận hành.

Tính tải và chừa dư địa mở rộng

Về nguyên tắc, công suất điện có thể ước tính theo công thức:

Tuy nhiên, không nên vận hành PDU sát mức định danh trong thời gian dài. Tủ rack còn có thể phát sinh tải khi thêm server, nâng cấp storage, thay switch công suất lớn hơn hoặc bật đồng thời nhiều thiết bị sau bảo trì. Vì vậy, khi chọn PDU, cần chừa dư địa theo tiêu chuẩn thiết kế điện của doanh nghiệp hoặc theo khuyến nghị của kỹ sư hạ tầng.

Chọn đúng chuẩn ổ cắm

Nếu tủ chủ yếu là thiết bị mạng nhỏ, ổ đa năng có thể linh hoạt hơn. Nếu là tủ server, nên ưu tiên chuẩn nguồn chuyên dụng như C13/C19 tùy thiết bị. Với UPS hoặc thiết bị công suất lớn, cần kiểm tra kỹ chuẩn đầu cắm, dây nguồn và dòng điện định mức.

Một lỗi thường gặp là mua PDU theo số ổ mà bỏ qua chuẩn phích cắm. Khi triển khai mới phát hiện dây nguồn không khớp, đội kỹ thuật phải dùng đầu chuyển tạm. Cách làm này khiến hệ thống khó quản lý, khó kiểm soát tải và có thể tạo thêm điểm tiếp xúc không mong muốn.

Chọn PDU ngang hay dọc

PDU ngang 1U/2U phù hợp với tủ nhỏ hoặc rack còn nhiều không gian. Ưu điểm là dễ thao tác, dễ nhìn ổ cắm và dễ lắp đặt. Nhược điểm là chiếm không gian U, không tối ưu nếu tủ đã dày thiết bị.

PDU dọc 0U phù hợp với tủ rack lớn, nhiều thiết bị hoặc môi trường cần giữ toàn bộ U cho server và switch. Loại này thường gắn phía sau rack, thuận tiện đi dây nguồn theo chiều dọc và giúp bố trí gọn hơn khi số lượng ổ cắm lớn.

Xem xét nhu cầu giám sát từ xa

Nếu chỉ có một tủ mạng nhỏ trong văn phòng, Basic PDU hoặc Metered PDU có thể đủ. Nhưng nếu hệ thống có nhiều rack, nhiều chi nhánh, thiết bị quan trọng hoặc vận hành 24/7, PDU có giám sát từ xa sẽ đáng cân nhắc hơn.

Dữ liệu từ PDU giúp trả lời các câu hỏi thực tế như rack nào đang tiêu thụ điện cao nhất, nhánh nguồn nào sắp quá tải, thiết bị nào tăng tải bất thường, sau khi thêm server thì công suất còn dư bao nhiêu. Đây là những thông tin khó có được nếu chỉ dùng ổ cắm thông thường.

Thiết kế nguồn A/B nếu cần tính sẵn sàng cao

Với server có hai bộ nguồn, nên cấp điện qua hai PDU khác nhau. Lý tưởng hơn, hai PDU này đi về hai nhánh nguồn độc lập. Khi một nhánh gặp sự cố, nhánh còn lại vẫn có thể duy trì tải cho thiết bị.

Điểm quan trọng là phải kiểm tra tải từng nhánh trong kịch bản sự cố. Nếu bình thường mỗi nhánh chạy 50%, khi mất một nhánh, nhánh còn lại có thể phải gánh phần tải lớn hơn. Nếu không tính trước, hệ thống dự phòng có thể thất bại ngay tại thời điểm cần nó nhất.

Những lỗi thường gặp khi dùng PDU

Xem PDU như ổ cắm kéo dài

PDU trong rack không chỉ để "có thêm ổ cắm". Nó là một phần của thiết kế nguồn. Nếu dùng PDU nhưng không tính tải, không kiểm tra dây nguồn, không gắn nhãn, không cân bằng nhánh A/B thì rủi ro vẫn còn nguyên.

Nối PDU này vào PDU khác

Việc nối nhiều PDU hoặc ổ chia liên tiếp có thể làm tăng nguy cơ quá tải, nóng dây và khó xác định điểm lỗi. Trong môi trường server, nên cấp nguồn theo sơ đồ rõ ràng từ tủ điện/UPS đến PDU, sau đó từ PDU đến thiết bị.

Không gắn nhãn dây nguồn

Khi sự cố xảy ra, dây nguồn không có nhãn khiến kỹ thuật viên mất thời gian xác định thiết bị nào đang cắm vào ổ nào. Với switched PDU, thiếu nhãn còn nguy hiểm hơn vì có thể tắt nhầm thiết bị. Tối thiểu nên gắn nhãn theo rack, PDU, ổ cắm và tên thiết bị.

Dự phòng nguồn nhưng vẫn chung điểm lỗi

Hai PDU không có nghĩa là hai nhánh nguồn độc lập. Nếu cả PDU A và PDU B đều lấy điện từ cùng một UPS hoặc cùng một aptomat, hệ thống vẫn có thể mất nguồn đồng loạt khi điểm chung đó gặp lỗi. Khi thiết kế dự phòng, cần nhìn toàn bộ đường đi của nguồn điện, không chỉ nhìn số lượng thanh PDU.

Không theo dõi tải sau khi mở rộng

Nhiều hệ thống ban đầu chạy ổn, nhưng sau vài lần thêm server, thêm storage hoặc nâng cấp switch, tải điện tăng lên mà không ai kiểm tra lại. Đây là lý do PDU có đo lường hoặc giám sát từ xa trở nên hữu ích trong hệ thống đang tăng trưởng.

Khi nào doanh nghiệp nên dùng PDU thông minh?

Doanh nghiệp nên cân nhắc PDU thông minh khi hệ thống có một hoặc nhiều điều kiện sau:

• Có nhiều rack hoặc nhiều địa điểm vận hành.
• Thiết bị quan trọng cần theo dõi nguồn 24/7.
• Cần cảnh báo khi tải vượt ngưỡng.
• Cần reboot thiết bị từ xa.
• Cần dữ liệu điện năng để lập kế hoạch mở rộng hạ tầng.
• Có yêu cầu kiểm soát quyền thao tác với từng ổ cắm.
• Muốn tích hợp dữ liệu nguồn điện vào hệ thống DCIM hoặc giám sát tập trung.

Với hệ thống nhỏ, PDU thông minh có thể là khoản đầu tư vượt nhu cầu. Nhưng với phòng server chạy dịch vụ nội bộ quan trọng, hệ thống tài chính, thương mại điện tử, sản xuất hoặc nền tảng SaaS, khả năng giám sát nguồn điện thường đáng giá hơn chi phí chênh lệch ban đầu.

PDU và hạ tầng cloud: doanh nghiệp cần quan tâm ở mức nào?

Nếu doanh nghiệp tự đặt server trong văn phòng hoặc tự vận hành phòng máy, PDU là thiết bị cần được tính toán kỹ ngay từ đầu. Chọn sai PDU có thể ảnh hưởng trực tiếp đến uptime của ứng dụng, hệ thống dữ liệu và dịch vụ nội bộ.

Nếu doanh nghiệp sử dụng Cloud Server, phần lớn lớp hạ tầng vật lý như nguồn điện, UPS, PDU, làm mát, rack, đường truyền và giám sát data center sẽ do nhà cung cấp cloud vận hành. Khi đó, doanh nghiệp không cần tự chọn từng thanh PDU, nhưng vẫn nên hiểu nguyên lý này để đánh giá năng lực hạ tầng của nhà cung cấp và thiết kế hệ thống ứng dụng có tính sẵn sàng tốt hơn.

Với Bizfly Cloud, các dịch vụ như Cloud Server, lưu trữ, backup và giám sát hạ tầng giúp doanh nghiệp giảm gánh nặng tự đầu tư, tự bảo trì lớp phần cứng vật lý. Tuy nhiên, với các hệ thống hybrid hoặc doanh nghiệp vẫn duy trì một phần server on-premise, việc hiểu đúng PDU vẫn rất cần thiết để tránh điểm lỗi từ chính tủ rack nội bộ.

Những câu hỏi thường gặp về Power Distribution Unit (PDU)

PDU có thay thế UPS được không?

Không. UPS cung cấp điện dự phòng khi mất nguồn và có thể hỗ trợ ổn định nguồn tùy dòng thiết bị. PDU chỉ phân phối điện từ UPS hoặc nguồn cấp khác đến nhiều thiết bị. Hai thiết bị này thường bổ trợ nhau chứ không thay thế nhau.

PDU thông minh khác gì PDU thường?

PDU thường chủ yếu phân phối điện. PDU thông minh có thêm khả năng đo tải, giám sát từ xa, cảnh báo, ghi nhận dữ liệu điện năng và trong một số dòng có thể bật/tắt từng ổ cắm. Loại này phù hợp với hệ thống cần quản trị nguồn chủ động hơn.

Nên chọn PDU ngang hay PDU dọc?

PDU ngang phù hợp với tủ nhỏ hoặc rack còn nhiều không gian U. PDU dọc phù hợp với tủ lớn, nhiều thiết bị, cần nhiều ổ cắm và muốn tiết kiệm không gian lắp server/switch. Lựa chọn phụ thuộc vào kích thước rack, mật độ thiết bị và cách đi dây.

Có nên nối PDU vào ổ cắm kéo dài không?

Không nên dùng cách này cho server hoặc thiết bị quan trọng. PDU nên được cấp nguồn theo sơ đồ rõ ràng từ UPS, tủ điện hoặc nguồn chuyên dụng. Việc nối qua ổ kéo dài có thể làm tăng rủi ro quá tải, nóng dây và khó kiểm soát điểm lỗi.

Khi nào cần dùng switched PDU?

Switched PDU phù hợp khi cần bật/tắt hoặc reboot từng thiết bị từ xa, đặc biệt ở chi nhánh, phòng máy không có kỹ thuật viên trực hoặc môi trường có nhiều thiết bị cần quản lý nguồn độc lập. Khi dùng switched PDU, cần phân quyền và gắn nhãn cẩn thận để tránh thao tác nhầm.

Kết luận

Power Distribution Unit (PDU) là một thành phần nhỏ trong tủ rack nhưng ảnh hưởng lớn đến độ ổn định của hạ tầng CNTT. Chọn đúng PDU không chỉ là chọn đủ số ổ cắm, mà còn là tính đúng tải, chọn đúng chuẩn nguồn, thiết kế nhánh A/B hợp lý, giám sát điện năng khi cần và tránh các điểm lỗi chung. Với doanh nghiệp tự vận hành phòng server, PDU nên được xem là một phần của thiết kế hạ tầng ngay từ đầu. Với doanh nghiệp dùng cloud, hiểu về PDU giúp đánh giá tốt hơn lớp hạ tầng vật lý phía sau dịch vụ và biết khi nào nên chuyển bớt gánh nặng vận hành sang nhà cung cấp chuyên nghiệp.
