Tìm hiểu cơ bản về giao thức Etherchannel và cấu hình trên Switch Cisco

Tìm hiểu cơ bản về giao thức Etherchannel và cấu hình trên Switch Cisco

Etherchannel có thể hiểu tổng quan là công nghệ tổng hợp liên kết cổng trong đó nhiều liên kết cổng vật lý được nhóm thành một liên kết logic. Giao thức được sử dụng để cung cấp liên kết tốc độ cao và khả năng dự phòng. Cùng BizFly Cloud tìm hiểu về các thông tin chi tiết hơn qua bài sau.

Mục đích ra đời của Etherchannel

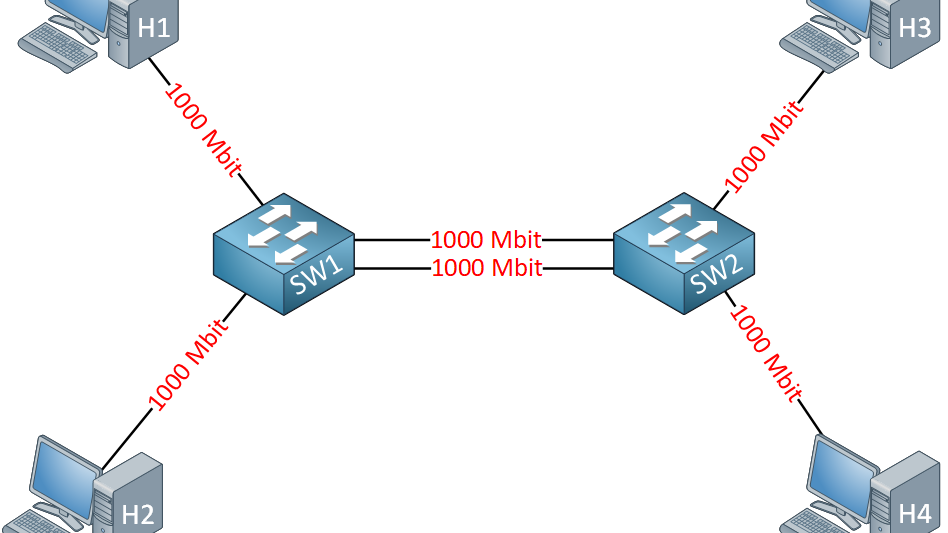

Để tăng băng thông đấu nối giữa các Switch, ta có thể sử dụng nhiều đường nối song song giữa các Switch.

Tuy nhiên nhược điểm của cách làm này là: tốn kinh phí và bị khóa 1 link theo giao thức STP.

Tìm hiểu cơ bản về giao thức Etherchannel và cấu hình trên Switch Cisco - Ảnh 1.

Do đó, giao thức Etherchannel ra đời. Với Etherchannel một Switch sẽ thực hiện "bó" nhiều đường đấu nối thành 1 đường duy nhất , coi các đường này chỉ như 1 đường .

Đặc điểm của Etherchannel

Tìm hiểu cơ bản về giao thức Etherchannel và cấu hình trên Switch Cisco - Ảnh 2.

Mỗi cổng Etherchannel bó được tối đa 8 cổng vật lý cùng loại .

Các cổng phải được thống nhất về:

- Trunking Mode: đều phải cùng các chuẩn trunking ( dot1q hay ISL ) , cùng mode trunking ( on / desirable / auto ) hoặc nếu không , đều phải ở cùng mode Access .

- Cấu hình VLAN: nếu là cổng trunk , các cổng thành phần của 1 Etherchannel phải cho qua 1 danh sách VLAN giống nhau và phải cùng thống nhất với nhau về Native VLAN được sử dụng . Nếu là cổng access , các cổng thành phần phải cùng 1 VLAN .

- Speed và Duplex: các cổng thành phần được yêu cầu phải thống nhất với nhau về Speed và Duplex trên cổng .

- Thống nhất về các thiết lập Spanning-Tree trên cổng: port cost , port-priority ,...

Phân phối tải:

- Tải của Etherchannel sẽ không được phân phối đều trên các link thành phần mà được phân phối dựa vào việc xem xét các bit cuối cùng bên phải của địa chỉ MAC , địa chỉ IP , hay port của Segment TCP hay UDP .

- Công nghệ Etherchannel còn cho phép , với mỗi tiêu chí vừa nêu ở trên , có thể kết hợp cả 2 thông số source và destination để ra quyết định phân phối tải . Khi sử dụng cả 2 thông số , các bit bên phải ngoài cùng của chúng được XOR và kết quả XOR này sẽ được sử dụng để ra quyết định .

- Phép toán XOR 2 bit nhị phân :

   ```

   Xét 2 nhị phân a và b : a XOR b = 0 , nếu a = b

                                   1 , nếu a != b

   ```

Các giao thức thiết lập Etherchannel

Có 2 giao thức được sử dụng để thương lượng Etherchannel trên các Switch Cisco :

- PAgP - Port Aggregation Protocol: là giao thức chuẩn của Cisco , chỉ chạy trên các Switch Cisco .

- LACP - Link Aggregation Control Protocol: là giao thức chuẩn quốc tế của IEEE , được chuẩn hóa bởi IEEE 802.3ad.

Điều kiện để thương lượng giao thức thành công và Etherchannel được thiết lập:

- Các cổng thành phần của 1 kênh Etherchannel phải đồng nhất về các thông số trunking, VLAN, Spanning-tree ,...

- Các cổng thành phần phải nối chung đến 1 Switch đầu xa . Trong quá trình trao đổi thông tin thương lượng , các Switch sẽ gửi cho nhau device-id . Chỉ những cổng nào nhận được cùng 1 device-id của lsang giềng mới có thể cùng nhau xây dựng 1 Etherchannel .

- Phải chọn đúng mode hoạt động: Chủ động hay Bị động

+ Nguyên tắc: phía hoạt động ở mode Chủ động sẽ chủ động thương lượng đưa đầu kia thiết lập Etherchannel , phía hoạt động ở mode Bị động sẽ thụ động chờ đợi để phía kia thương lượng với mình .

- Để một Etherchannel có thể được thiết lập, ít nhất 1 trong 2 đầu phải ở mode Chủ động.

Chủ động - Chủ động, Chủ động - Bị động sẽ thiết lập được Etherchannel ; Bị động - Bị động sẽ không thể thiết lập .

Với PAgP:

Chủ động = Desirable

Bị động = Auto

Với LACP:

Chủ động = Active

Bị động = Passive

Tìm hiểu cơ bản về giao thức Etherchannel và cấu hình trên Switch Cisco - Ảnh 3.

Cấu hình Etherchannel trên Switch Cisco

1. Cấu hình tĩnh

Đi vào mode cấu hình của các cổng thành phần và dùng lệnh :

Switch(config-if) # channel-group [number] mode on

VD: Trên SW1, SW2:

SW1(config) # interface range f0/1-2

SW1(config-if) # channel-group 12 mode on

SW2(config) # interface range f0/1-2

SW2(config-if) # channel-group 12 mode on

Kiểm tra cấu hình:

Switch# show etherchannel summary

2. Cấu hình bằng các giao thức

Cấu hình Etherchannel với PAgP :

Switch(config-if) # channel-protocol pagp

Switch(config-if) # channel-group [number] mode [desirable|auto]

Cấu hình Etherchannel với LACP :

Switch(config-if) # channel-protocol lacp

Switch(config-if) # channel-group [number] mode [active|passive]

Trên đây là các thông tin và cấu hình cơ bản về giao thức Etherchannel. Hy vọng các bạn đã hiểu thêm về những lợi ích giao thức mang lại cũng như cách cấu hình để sử dụng giao thức. Tiếp tục đón đọc các bài viết mới và hay về công nghệ tại BizFly Cloud nhé các bạn.
